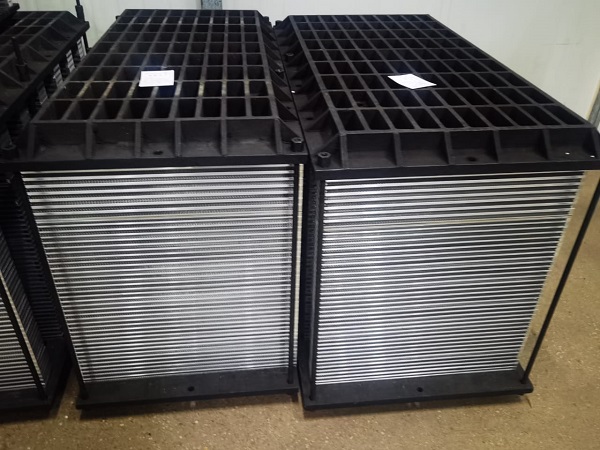

アルミ板棒熱交換器

アルミプレートフィン熱交換器

アルミプレート式熱交換器の登場により、熱交換器の熱交換効率が飛躍的に向上しました。同時に、アルミニウム板棒熱交換器には、小型、軽量、2 種類以上の媒体を処理できるという利点があります。現在、アルミニウム板棒熱交換器は、石油、化学、天然ガス処理およびその他の産業で広く使用されています。

製品構造:

アルミプレートバー熱交換器は通常、パーティション、フィン、バー、デフレクターで構成されています。フィン、デフレクター、およびシールは、2 つの隣接するパーティションの間に配置され、チャネルと呼ばれる中間層を形成します。このような中間層は、さまざまな流体法に従って積み重ねられ、全体にろう付けされてプレートの束を形成します。プレートバンドルはプレートです。フィン熱交換器のコアは、必要なヘッド、接続パイプ、サポートなどとともに、プレートフィン熱交換器を構成します。

動作原理:

熱伝達メカニズムの観点から、アルミニウム板棒熱交換器は依然として肩腕熱交換器です。その主な特徴は、拡張された二次伝熱面（フィン）を備えているため、伝熱プロセスは一次伝熱面（バッフル）だけでなく、二次伝熱面でも同時に行われます。高温側の媒体の熱を低温側の媒体に一度流し込み、フィン面の高さ方向、つまりフィンの高さ方向に沿って熱の一部を伝える、熱を注ぐための仕切りがあり、熱は対流的に低温側媒体に伝達されます。フィンの高さがフィンの厚さを大幅に超えるため、フィンの高さ方向に沿った熱伝導プロセスは、均質な細いガイド ロッドの熱伝導プロセスと似ています。このとき、フィンの熱抵抗は無視できません。フィンの両端の最高温度は仕切りの温度に等しくなります。フィンと媒体の間の対流と放熱により、温度はフィンの中央の媒体温度まで低下し続けます。

応用：

アルミニウム板棒熱交換器は、その優れた性能と成熟した技術により、さまざまな産業部門でますます広く使用されています。
1.空気分離装置：空気分離装置のメイン熱交換器、サブクーラー、凝縮蒸発器などの低温熱交換器は、プレートフィン熱交換器を採用しているため、設備投資と設置コストを節約でき、単位エネルギー消費量を削減できます.
2.石油化学産業：プレートフィン熱交換器には、処理能力が大きく、分離効果が高く、エネルギー消費が少ないという利点があります。エチレン極低温分離、合成アンモニア窒素洗浄、天然ガス、油田ガス分離および液化およびその他のプロセスで使用されています。
3. 建設機械: 20 年以上の研究と実践を経て、世界中の国々が自動車および機関車のラジエーター、掘削機のオイル クーラー、冷蔵庫のラジエーター、および高出力変圧器のラジエーターにプレート フィン熱交換器をバッチで製造および使用しています。デバイス。

よくある質問：

Q：納期はどのくらいですか？
A: 通常、在庫がある場合は 5 ～ 7 日かかります。または、商品の在庫がない場合は、数量に基づいて15〜20日かかります。
Q: サンプルを提供していますか?それは無料ですか、それとも追加ですか？
A: はい、無料でサンプルを提供できますが、送料はかかりません。
Q: 支払い条件は何ですか?
A: お支払い
ご不明な点がございましたら、お気軽にお問い合わせください。
