ブレージングプレート式熱交換器

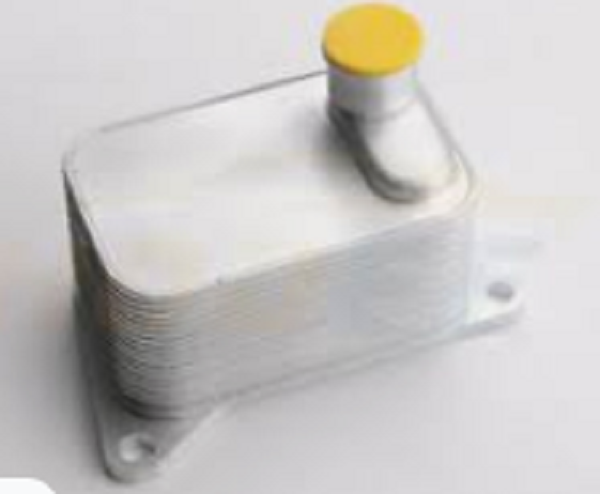

アルミブレージングプレート式熱交換器

ブレージングプレート式熱交換器は、特定の波形形状の一連の金属シートを積み重ねてろう付けした新しいタイプの高効率熱交換器です。さまざまなプレートの間に薄い長方形のチャネルが形成され、プレートを介して熱交換が行われます。従来の多管式熱交換器と比較して、同じ流量抵抗とポンプ消費電力の下で熱伝達率がはるかに高く、適用可能な範囲内で多管式熱交換器を置き換える傾向があります。

ろう付けプレート熱交換器の技術的パラメータ:

最低使用温度:
作業温度：
最低使用圧力: 真空
最低使用圧力（冷媒）：3.2MPa
最高使用圧力（水）：2.5MPa
シングルチャンネルボリューム: 0.4L
水側最大流量：105m3/h
回路の組み合わせ形式: 2 回路、1 回路

ブレージングプレート式熱交換器のタイプ:

ブレージングプレート式熱交換器は、伝熱面がプレートで形成された分割型熱交換器である。このタイプの熱交換器はコンパクトな構造で、単位体積あたりの伝熱面積が大きくなります。その主なタイプは次のとおりです。
1.スパイラルプレート式熱交換器 一定の距離を保った2枚の平行な金属板でできており、冷たい流体と熱い流体は、金属板の両側のらせん状のチャネルにそれぞれ流れます。この種の熱交換器は、熱伝達係数が高く (シェル アンド チューブ熱交換器の約 1 ～ 4 倍)、平均温度差が大きい (低温流体と高温流体を完全な向流に使用できるため)。 ）、流動抵抗が小さく、凝縮しにくい。泥;しかし維持が難しい。使用圧力は2MPaを超えません。
2. 平板熱交換器 一定形状の波板状の薄板とガスケットを交互に重ね合わせ、枠で挟み込んで組み立てたものです。冷たい流体と熱い流体は、波板の両側の流路をそれぞれ流れ、板を介して熱交換します。波板は通常、ステンレス鋼、アルミニウム、チタン、モリブデンなどの厚さ 0.5 ～ 3 mm の薄板から打ち抜かれます。プレート式熱交換器の利点は、熱伝達係数が高く（シェルアンドチューブ式熱交換器の約2～4倍）、分解・洗浄が容易で、プレートの枚数を増やすことができることです。または減少させて伝熱面積を調整します。通常、使用圧力は2MPaを超えず、使用温度は250℃を超えません。
3. プレートフィン熱交換器: 冷温流体の入口と出口を備えたヘッダー ボックスに封入された熱交換プレート バンドルで構成されています。プレートバンドルは、平板とコルゲートフィンを交互に積層し、ろう付けで固定したものです。冷たい流体と熱い流体がプレートの両側を流れて熱を交換し、フィンが伝熱面積を増やし、流体の乱流を促進し、機器を強化します。プレートフィン熱交換器の構造は非常にコンパクトで（熱交換面積は4400m2 / m3に達します）、熱伝達効果は良好で、作動圧力は15MPaに達します。ただし、その製造プロセスは複雑で、流路は小さく、内部の漏れは修復しにくいため、空気分離用の熱交換器など、クリーンで非腐食性の流体に限定されます。

ブレージング プレート熱交換の適用:

a.冷凍：凝縮器および蒸発器として使用されます。
b. HVAC：ボイラーの中間熱交換器、高層ビルの中間熱交換器など。
c.化学工業：ソーダ灰工業、アンモニア合成、アルコール発酵、樹脂合成冷却など
d.冶金産業：アルミン酸塩母液の加熱または冷却、製鋼プロセスの冷却など
e.機械産業：各種焼入れ液冷、減速機潤滑油冷など
f.電力産業：高圧変圧器油冷、発電機軸受油冷など
g.製紙業：漂白工程の熱回収、パルプ洗浄液の加熱など
h.繊維産業：ビスコースシルクアルカリ溶液の冷却、ニトロセルロースの沸騰冷却など
私。食品産業：果汁の殺菌・冷却、動植物油の加熱・冷却など
j.グリース プロセス: 石鹸基剤を常圧で乾燥させ、さまざまなプロセス流体を加熱または冷却します。
k.集中暖房：火力発電所の廃熱を利用した地域暖房、入浴用の水を加熱。
l.その他：石油、医薬品、船舶、海水淡水化、地熱利用。

よくある質問：

Q：納期はどのくらいですか？
A: 通常、在庫がある場合は 5 ～ 7 日かかります。または、商品の在庫がない場合は、数量に基づいて15〜20日かかります。
Q: サンプルを提供していますか?それは無料ですか、それとも追加ですか？
A: はい、無料でサンプルを提供できますが、送料はかかりません。
Q: 支払い条件は何ですか?
A: お支払い
ご不明な点がございましたら、お気軽にお問い合わせください。
